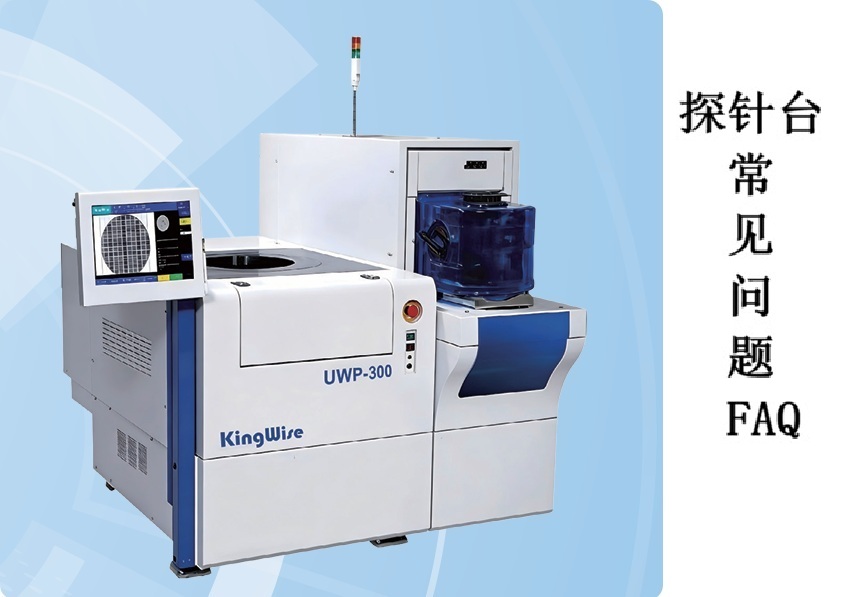

探针台常见问题FAQ
以下内容聚焦中高阶全自动探针台实际生产中最高频的核心故障，跳过基础操作类内容，直击影响机台稼动、测试良率的关键问题场景，所有内容均严格对应设备官方故障处理手册。
一、软件加载阶段核心故障
这类问题直接阻断设备启动，是产线重启后最高发的问题：
1. 报错：系统资源加载时错误，请联系维护人员处理！
l 报警原因：打开软件时硬件资源加载失败，或配置文件读取异常
l 处理方法：先查看系统弹出的日志提示定位硬件加载异常点，自行排查无法解决时直接联系设备维护人员处理
2. 报错：Loader程序加载失败！运动控制器加载失败！
l 报警原因：运动控制卡未正常完成初始化
l 处理方法：优先检查设备急停按钮是否处于按下状态，松开急停后重新尝试加载；故障仍未排除则联系维护人员
3. 报错：IO配置文件不存在
l 报警原因：IO配置文件丢失，或参数配置文件夹的读取路径设置错误
l 处理方法：进入软件目录核查对应IO配置文件是否存在，恢复文件路径或还原丢失文件即可解决
二、设备初始化阶段核心故障
这类问题会导致设备无法进入待机就绪状态，直接打断生产准备流程：
1. 报错：Loader运动控制卡初始化失败
l 报警原因：急停未完全松开、运动控制卡硬件异常
l 处理方法：执行整机断电后重新上电，再启动软件进行初始化操作即可恢复
2. 报错：总真空/总气压未达到要求值
l 报警原因：外接供给管路真空/气压不足、对应真空/气压表硬件故障、关联IO模块异常
l 处理方法：依次检查外接供给管路的真空/气压是否达标，确认总表工作状态，最后排查对应IO点位是否正常触发
3. 报错：X/Y/Z/R轴回零超时
l 报警原因：回零运行过程中触发阻碍，超出设定的等待时长
l 处理方法：查看运行日志定位导致回零受阻的具体原因并排除，二次初始化仍出现该报错则联系维护人员处理
三、New Cassette晶圆料箱载入阶段核心故障
这类问题高发于晶圆整批载入时，直接导致批次生产无法启动：
1. 报错：Wafer扫描读取数据失败，当前未检测到有Wafer
l 报警原因：扫片流程未获取到有效晶圆数据
l 处理方法：核查料箱内是否实际放置晶圆，确认扫描传感器信号处于正常工作状态
2. 报错：Wafer扫描结果异常，存在层叠片/错层
l 报警原因：扫片解析结果判定晶圆堆叠错位
l 处理方法：打开料箱确认内部晶圆放置状态，调整扫描参数中的晶圆厚度识别范围，重新执行扫描流程
3. 报错：Wafer扫描结果异常，晶圆位置差异超出容差范围
l 报警原因：扫片解析出的晶圆放置位置超出系统预设的公差阈值
l 处理方法：检查料箱内晶圆摆放是否偏移，修正扫描参数中的起始位置、层间距、位置容差设定值后重新扫描
四、全自动上片阶段核心故障
这类问题直接影响晶圆转移成功率，是造成晶圆卡碎、掉片的高风险场景：
1. 报错：查找Wafer Notch/Flat失败，晶圆旋转超过一周仍未找到定位缺口
l 报警原因：晶圆定位缺口识别流程执行异常
l 处理方法：调整Notch/Flat查找的相关识别参数，切换为手动模式完成Notch/Flat的识别定位
2. 报错：相机图像超时
l 报警原因：上片视觉相机取图中断
l 处理方法：通过专业工业相机配套调试软件确认相机参数配置合规，排查是否存在连续错误帧，优化网口巨型帧、连接速度等网络配置
3. 报错：Wafer ID识别失败_视觉识别失败/校验失败
l 报警原因：晶圆序列号视觉识别出错，或识别结果无法通过校验规则
l 处理方法：调整Wafer ID识别参数提升识别精度，手动测试识别出的ID是否可通过系统校验，确认晶圆表面ID字符无磨损
4. 报错：上手臂向Prober放晶圆后，手臂上仍有Wafer未脱离
l 报警原因：放片动作完成后手臂侧真空未释放，晶圆未完全转移到Chuck
l 处理方法：核查手臂真空传感器信号状态，重新校准Prober侧接片位置的示教坐标
5. 报错：Chuck真空检测失败
l 报警原因：晶圆放置后Chuck未建立有效真空吸附
l 处理方法：检查Chuck真空管路通断状态，确认Chuck真空数显表读数是否符合工艺要求
五、晶圆中心定位（Find Wafer Center）阶段核心故障
这类问题会直接导致后续晶圆对位偏差，影响全片测试的精度：
1. 报错：查找晶圆中心失败：Chuck台上无真空信号
l 报警原因：晶圆定位流程启动前，Chuck未检测到有效真空吸附信号
l 处理方法：立即确认Chuck真空建立状态，核查Chuck真空数显表的读数是否达标
2. 报错：查找晶圆中心失败，边缘位置超出预设范围
l 报警原因：视觉计算出的晶圆边缘坐标超出系统设定的合理阈值
l 处理方法：目视确认当前晶圆在Chuck上的放置位置是否出现偏移，排除晶圆放置异常后重试定位流程
3. 报错：查找晶圆中心失败
l 报警原因：视觉无法识别Chuck与晶圆的交界轮廓，导致晶圆边缘定位完全失效
l 处理方法：重新调整晶圆边缘识别的相关参数，参数优化无效则联系设备维护人员处理
六、晶圆对位（Wafer Alignment）阶段核心故障
这类问题直接决定晶粒对准精度，是探针测试良率不达标的核心诱因：
1. 报错：无法在查找晶圆中心前执行精细对位
l 报警原因：操作流程顺序错误，未完成晶圆四边检测、确认晶圆中心就启动精细对位
l 处理方法：先执行流程完成晶圆四边扫描，确认晶圆中心坐标后，再启动Wafer Alignment精细对位操作
2. 报错：精细对位失败：自动对焦对位图案失败/超时
l 报警原因：识别预先注册的对位标记时，自动对焦流程失效
l 处理方法：更换图案清晰无脏污的区域重新注册对位模板，同步优化自动对焦的相关运行参数
3. 报错：精细对位失败：在注册坐标位置无法匹配对位图案
l 报警原因：当前视野内的图案和预先注册的对位模板不匹配
l 处理方法：检查注册对位模板的位置是否存在灰尘遮挡，更换洁净清晰的区域重新注册对位模板
4. 报错：精细对位失败：水平对齐失败/计算晶粒阵列失败
l 报警原因：晶圆水平拉取对位失效，或系统无法正常计算出晶粒阵列坐标
l 处理方法：重新选择清晰区域注册对位模板，重新设置晶圆的Index X/Y步距参数后重试流程
七、探针对位（Needle Alignment）阶段核心故障
这类问题直接关联探针接触精度，可避免批量扎针偏移、探针损坏的问题：
1. 报错：探针对位检测失败：Prober上盖板未锁定
l 报警原因：设备上盖安全门未完全闭合触发生态保护，禁止对针流程启动
l 处理方法：确认Prober的上盖板完全盖合，核查上盖板安全门锁对应的传感器信号是否正常
2. 报错：探针对位检测失败：Pad注册数据导入失败/选中数据为空
l 报警原因：对针启动前，系统无法读取预先注册的测试Pad点位信息
l 处理方法：确认已完成Pad点位注册操作，数据异常时重新执行完整的Pad注册流程
3. 报错：探针对位检测失败：未完成手动对针示教
l 报警原因：全自动对针流程启动前，前置手动对针示教步骤未完成
l 处理方法：确认手动对针示教已完整执行，缺失示教数据时重新走完手动对针流程
4. 报错：探针对位警告：首次图案匹配失败，旋转补偿失效
l 报警原因：针卡角度补偿对位时，视觉无法匹配预设模板
l 处理方法：确认对位模板所在区域图案清晰无磨损，更换区域重新注册对位模板后重试
八、探针测试（Probing）阶段核心故障
这类问题会直接中断量产测试流程，造成批次生产延误：
1. 报错：探针测试失败：Prober上盖板未锁定
l 报警原因：测试流程启动前安全门保护未解除
l 处理方法：检查Prober上盖板闭合状态，确认安全门锁信号正常触发
2. 报错：移动到第一个晶粒（Die）失败 / XYZR轴运动超时
l 报警原因：晶圆Map数据解析异常，或轴组运行途中触发硬件阻碍导致运动中断
l 处理方法：直接联系设备维护人员排查运动异常根因，避免硬移动导致探针卡刮伤晶圆
九、下片/晶圆卸载阶段核心故障
这类问题高发于整批晶圆测试完成后的卸载流程，防止取片失败掉片：
1. 报错：当前Chuck上没有Wafer，指令执行异常
l 报警原因：下片流程启动前，系统检测到Chuck无真空吸附晶圆信号
l 处理方法：确认Prober Chuck的真空状态，检查是否存在晶圆提前脱落的异常
2. 报错：下手臂从Prober取走Wafer后，手臂上未检测到真空信号
l 报警原因：取片动作完成后手臂未成功建立真空，存在掉片风险
l 处理方法：核查下手臂真空传感器的工作状态，重新校准Prober侧取片位置的示教坐标
3. 报错：指定料箱层已存在Wafer
l 报警原因：晶圆入库时，系统判定目标料箱层已有晶圆放置
l 处理方法：排查料箱存储数据是否出现逻辑错误，联系程序开发人员确认数据异常原因
十、设备安全红线注意事项
中高阶探针台属于高精密半导体测试设备，运行时必须遵守以下规则避免机台损伤、人身伤害：
1. 仅有通过培训考核获得授证人员才可操作机台；机台运行过程中绝对禁止将任何部位伸入设备运动行程内，发现异常第一时间按下急停按钮
2. 非专业维护人员禁止私自打开设备外壳、改动硬件配置，所有检修操作必须由持证工程师执行
3. 设备运行期间必须保障供电、气压供给稳定，绝对禁止突然中断外部能源供应
4. 设备搬迁后必须重新校准平面度、轴定位精度等核心参数，确认精度达标后方可重新投入生产
